Принцип работы и конструкция миканитовых нагревателей
Миканитовые нагреватели — это высокоэффективные резистивные элементы, которые благодаря уникальным свойствам слюдяной изоляции находят широкое применение в промышленном оборудовании. Эти устройства обеспечивают равномерное распределение тепла при рабочих температурах до 400 °C, демонстрируя исключительную надежность в том числе в экстремальных условиях эксплуатации, включая среды с высокой влажностью и химической агрессией.
Принцип работы миканитовых нагревателей основан на резистивном нагреве проволоки высокого сопротивления, заключенной в миканитовый изолятор. Современные модификации с герметичными кожухами и специализированными покрытиями расширяют их применение в химической, пищевой и морской отраслях.
Устройство миканитового нагревателя представляет собой многослойную конструкцию, где ключевым элементом является резистивная лента, размещенная между слоями миканита — спрессованной слюдяной бумаги. Нагреватели с миканитовым изолятором называются резистивными элементами, поскольку тепловой поток осуществляется непосредственно от проволоки с высоким сопротивлением. Миканит в данной конструкции выполняет двойную функцию: обеспечивает надежную электрическую изоляцию и одновременно служит эффективным теплопроводником, равномерно распределяющим тепловую энергию по всей площади нагревателя. Конструктивно плоские миканитовые нагреватели представляют собой резистивную ленту, расположенную между слоями миканита, который затем спрессовывается под воздействием высокой температуры и давления 10–15 МПа в монолитные пластины. Помимо этого, миканитовые нагреватели могут изготавливаться в виде кольцевых или хомутовых элементов, где резистивная спираль наматывается на миканитовую основу, а также в форме нагревателей с нанесенным методом трафаретной печати резистивным узором, что позволяет создавать изделия сложной формы с точным распределением тепла.

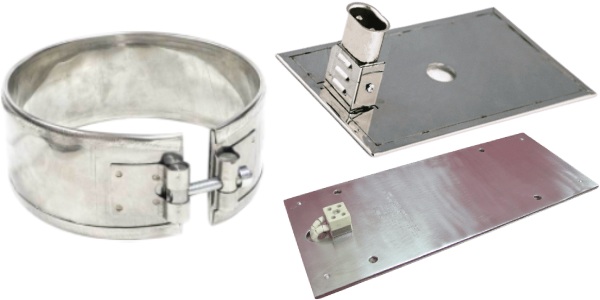

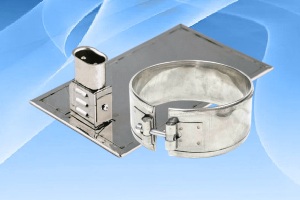

Миканитовые нагреватели
Корпусное основание нагревателя изготавливается из алюминия, латуни, стали, окрашенной алюминиевой краской, или нержавеющей стали марки AISI 304/316, обладающей диэлектрическими свойствами и устойчивостью к коррозии. Толщина корпуса обычно не превышает 3 мм, что обеспечивает компактность без ущерба для прочности. Для работы в условиях высокой влажности или химически агрессивных сред корпус дополняют герметичными кожухами с классом защиты IP67/IP68, исключающими проникновение воды, паров и частиц пыли. Внутренняя изоляция из слюдяной бумаги, размещенная внутри защитного корпуса, обеспечивает надежную защиту резистивного элемента от внешних воздействий даже при длительной эксплуатации.
Технические характеристики
- Мощность: до 4 Вт/см² при КПД 95–98%.
- Напряжение: 12–400 В, включая низковольтные версии для взрывоопасных зон.
- Габариты: от 20×40 мм до 1000×1000 мм, с возможностью гибкой настройки формы (П- и Г-образные модели).
Температурные параметры миканитовых нагревателей
Температурный диапазон миканитовых нагревателей определяется свойствами используемых материалов. Максимальная рабочая температура стандартных моделей составляет 400 °C, однако применение флогопитовой слюды, выдерживающей нагрев до 800 °C, позволяет использовать их в высокотемпературных процессах, таких как индукционные печи или вулканизация резины. Мусковитная слюда, устойчивая до 500 °C, чаще применяется в термопрессах и экструдерах.
Материал и конструкция корпуса
Материалы корпуса подбираются исходя из условий эксплуатации: чаще всего используют алюминиевые корпуса, покрытые оксидной пленкой, а нержавеющая сталь AISI 316L с добавлением молибдена обеспечивает стойкость к хлоридам и кислотам с pH ≥ 2. В ряде случаев применяют корпуса из стали, покрытой алюминиевой краской, что повышает коррозионную стойкость, защищает от окисления при высоких температурах и дополнительно улучшает теплоотдачу благодаря отражающим свойствам алюминия. Латунные корпуса также востребованы в промышленности — они отличаются высокой теплопроводностью, что обеспечивает быстрый и равномерный нагрев, устойчивы к износу и механическим воздействиям, а также позволяют использовать нагреватели при температурах до 600 °C, что может быть особенно важно для экструдеров, пресс-форм и оборудования для переработки полимеров.
Стандартная толщина плоских миканитовых нагревателей составляет 3–4 мм, что обеспечивает компактность при сохранении эффективности теплопередачи.

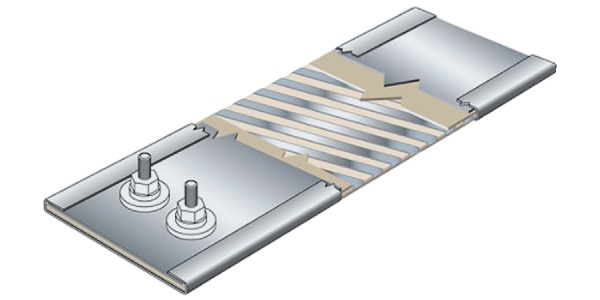

Устройство миканитового нагревателя
Преимущества миканитовых нагревателей
Равномерность нагрева поверхности — ключевое преимущество миканитовых нагревателей. Отклонение температуры у этих нагревательных элементов — не более ±2 °C по всей рабочей зоне. Это исключает локальные перегревы, которые могут привести к деформации пресс-форм или ухудшению качества продукции. Компактность конструкции позволяет устанавливать нагреватели в ограниченные пространства, такие как валы экструдеров или узлы литьевых машин, без потери эффективности. Энергоэффективность достигается за счет прямого контакта с нагреваемой поверхностью, что минимизирует потери тепла и обеспечивает быстрый выход на рабочую температуру.
Адаптация миканитовых нагревателей к нестандартным условиям
Для работы в агрессивных средах применяются:
Герметичные кожухи:
- Сварные корпуса из AISI 316L с аргонной сваркой для исключения зазоров.
- Двойные уплотнения из силикона или фторкаучука для защиты от паров кислот.
Химически стойкие покрытия:
- Полиамидные пленки — для защиты от растворителей.
- Керамическое напыление — устойчивость к абразивам и щелочам.
Защита выводов:
- Керамические клеммные колодки.
- Термоусадочные трубки из PTFE.

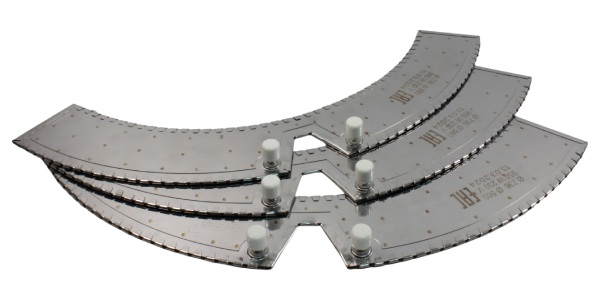

Микантитовый нагреватель нестандартной формы
Применение миканитовых нагревателей в промышленности
Термопрессы и экструдеры представляют основную область применения плоских миканитовых нагревателей, где они обеспечивают равномерный нагрев формующих частей грануляторов, цилиндров термопласт-автоматов и литьевых машин с точностью ±1 °C. В этих установках нагреватели контактным способом передают тепло экструдерам и литьевым формам, обеспечивая стабильность технологических параметров даже при непрерывной работе.
В металлургической промышленности они находят применение в частотных печах, печах промежуточной частоты и дуговых печах, где требуется надежный и равномерный нагрев.
В медицинском оборудовании, включая стерилизационные камеры с влажностью до 95%, использует нагреватели в герметичных корпусах из AISI 316L, исключающих коррозию.
В химической промышленности миканитовые элементы в корпусах с керамическим напылением интегрируются в сушильные камеры для реактивов, где требуется стойкость к парам кислот и щелочей.
Автомобилестроение использует их для вулканизации резиновых изделий, где нагрев пресс-форм до 400 °C осуществляется без риска электрических пробоев даже в условиях вибрации.
Монтаж и эксплуатация миканитовых нагревателей
Нагреватель должен плотно прилегать к нагреваемой поверхности — для этого используются прижимные пластины из стали, обеспечивающие равномерное распределение давления. Установочные отверстия предусматриваются в конструкции нагревателя для крепежных элементов и размещения термопар типа K или J, которые подключаются к системам автоматизации с точностью контроля ±0,5%.
При работе в условиях высокой влажности обязательна проверка сопротивления изоляции мегаомметром каждые три месяца. Для химически агрессивных сред рекомендуется ежегодная замена уплотнителей и визуальный осмотр корпуса на предмет трещин или коррозии.
Срок службы нагревателей, достигающий 10 лет, зависит от соблюдения температурных режимов и качества монтажа. Например, перегрев свыше 500 °C для мусковитовых моделей приводит к расслоению слюдяных пластин, а негерметичный монтаж в условиях влажности — к окислению. Регулярное обслуживание, включая очистку поверхности от нагара и проверку контактных соединений, продлевает ресурс оборудования.
Итоги
Миканитовые нагреватели — высокотехнологичное решение для промышленного применения, сочетающее эффективность резистивного нагрева с надежностью слюдяной изоляции. Их универсальность подкрепляется возможностью адаптации к экстремальным условиям: герметичные кожухи из нержавеющей стали и химически стойкие покрытия делают их незаменимыми в химической, пищевой и других отраслях.
Правильный выбор материалов корпуса, расчет тепловых режимов и грамотный монтаж обеспечивают долговременную работу оборудования, снижая эксплуатационные затраты и повышая надежность промышленных процессов.
