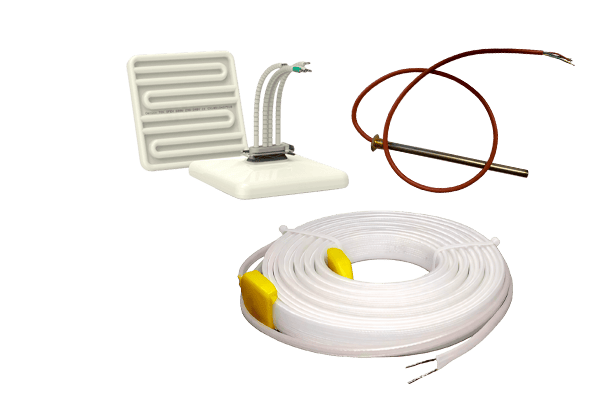

Нагреватели для криогенных установок

Особенности работы нагревателей в криогенных установках

Криогенные установки, работающие при температурах ниже —150 °C, широко применяются в научных исследованиях, аэрокосмической промышленности, медицине и энергетике. В таких системах нагреватели играют важную, хотя и неочевидную на первый взгляд, роль: они обеспечивают точный контроль температурного режима, предотвращают нежелательные физические явления и поддерживают стабильность работы оборудования. Однако эксплуатация нагревателей в экстремальных условиях сопряжена с рядом физических и технических вызовов.

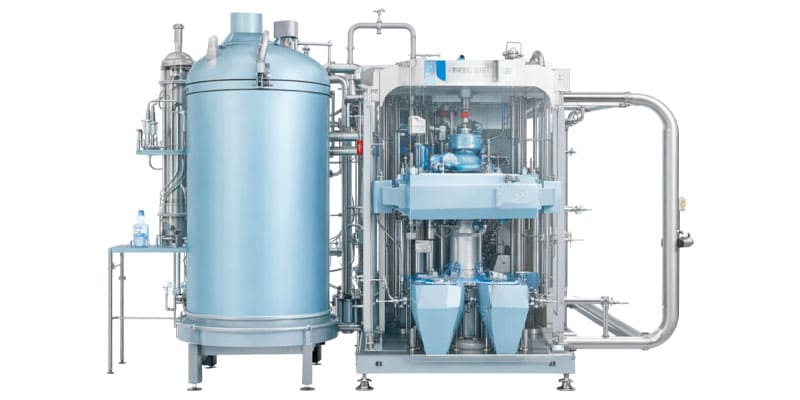

Пример криогенной установки

Физические и технические вызовы при работе в криогенной среде

При температурах, близких к абсолютному нулю, материалы ведут себя иначе, чем при комнатных условиях. Многие металлы и сплавы становятся хрупкими, а их электрическое сопротивление может резко изменяться. Это требует особого подхода к выбору материалов для нагревательных элементов — предпочтение отдаётся сплавам с низким температурным коэффициентом сопротивления и высокой механической прочностью при низких температурах, таким как нихром, кантал или специальные керамические композиты. Кроме того, вакуумная или инертная среда, в которой часто работают криогенные установки, ограничивает возможности теплоотвода и усложняет конструкцию нагревателей.

Влияние термических циклов на долговечность

Одной из наиболее серьёзных проблем является резкий перепад температур — от криогенных значений до комнатной температуры или даже выше при активном подогреве. Такие термические циклы вызывают значительные механические напряжения в материалах из-за различий в коэффициентах теплового расширения. Это может приводить к микротрещинам, разрушению изоляции, нарушению электрических контактов и, в конечном итоге, к преждевременному отказу нагревателя. Поэтому при проектировании необходимо учитывать усталостную прочность и использовать гибкие соединения, компенсирующие термическую деформацию.

Требования к точности управления температурой

В криогенных системах даже незначительные отклонения температуры могут привести к критическим последствиям — например, к нарушению сверхпроводимости или изменению фазового состояния рабочей среды. Поэтому нагреватели должны быть интегрированы в высокоточные системы управления с обратной связью, использующие чувствительные датчики (например, платиновые резисторы PT100 или термопары типа C). Часто применяются ПИД-регуляторы или даже адаптивные алгоритмы, способные подстраиваться под изменяющиеся условия теплообмена.

Процессы, требующие подогрева в криогенных установках

Несмотря на то, что основная задача криогенных систем — охлаждение, подогрев необходим в ряде ключевых процессов:

• Предотвращение конденсации и обледенения: при контакте с тёплым воздухом на холодных поверхностях образуется лёд или иней, что нарушает работу вакуумных соединений и оптики.
• Оттаивание: перед техническим обслуживанием или перезапуском системы требуется контролируемый прогрев узлов, заполненных замёрзшими газами или жидкостями.
• Термостабилизация: поддержание стабильной температуры в определённом диапазоне для обеспечения точности измерений или стабильности физических процессов (например, в квантовых компьютерах или детекторах частиц).

Нагреватели для криогенных систем: устройство, особенности и применение

В криогенных установках, где рабочие температуры могут достигать —269 °C (температура кипения жидкого гелия), подогрев — не вспомогательная, а критически важная функция. Он необходим для предотвращения обледенения, термостабилизации узлов, оттаивания компонентов, поддержания давления в резервуарах и обеспечения корректной работы измерительных систем. При этом нагреватели должны выдерживать экстремальные термические циклы, работать в вакууме или агрессивных средах и обеспечивать высокую точность регулирования. Рассмотрим основные типы нагревателей, используемых в таких условиях.

Керамические инфракрасные нагреватели

Керамические инфракрасные (ИК) нагреватели — это устройства, в которых нагревательный элемент (обычно нихромовая или фехралевая спираль) встроен в керамическую матрицу (чаще всего из оксида алюминия Al₂O₃ или других термостойких керамических композитов). При подаче электрического тока элемент нагревается до высокой температуры (от 300 °C до 700 °C и выше), излучая инфракрасное (тепловое) излучение в среднем и длинноволновом диапазоне. Это излучение поглощается окружающими поверхностями, обеспечивая эффективный, бесконтактный нагрев. Работают в ближнем (0.7–1.4 мкм) или среднем (1.4–3 мкм) ИК-диапазоне.

Преимущества:

• Инфракрасное излучение не требует среды для передачи тепла — идеально подходит для вакуумных криогенных камер.
• Возможность целенаправленного прогрева конкретных зон (например, уплотнений, датчиков), минимизируя тепловую нагрузку на соседние криогенные компоненты.
• Низкая тепловая инерция позволяет быстро выходить на рабочую температуру и точно регулировать нагрев.

Применение:

• Прогрева уплотнений, фланцев и датчиков во избежание обмерзания.
• Отогрева компонентов (трубопроводов, клапанов, токовых вводов) при обслуживании.
• Поддержания температуры отдельных узлов в вакуумных и сверхпроводящих системах.

Керамические инфракрасные нагреватели

Трубчатые нагреватели оттайки

Трубчатые нагреватели оттайки — это электрические нагревательные элементы, выполненные в виде металлической трубки (обычно из нержавеющей стали), внутри которой размещена спираль из нихрома или другого нагревательного сплава. Пространство между спиралью и оболочкой заполнено изолирующим материалом с высокой теплопроводностью, например, оксидом магния. Такая конструкция обеспечивает надежную электрическую изоляцию, прочность и эффективную передачу тепла.

Преимущества:

• Благодаря герметичной конструкции и устойчивости к вибрациям, коррозии и экстремальным температурам, трубчатые нагреватели успешно работают в условиях криогенных установок на протяжении многих лет.
• Нагреватели обеспечивают локальный и контролируемый подогрев, что позволяет эффективно удалять иней и лёд без перегрева чувствительных компонентов системы.
• Благодаря возможности изготовления в различных формах (прямые, изогнутые, U-образные и пр.), ТЭНы для оттайки легко интегрируются в сложные участки криогенных систем — вокруг теплообменников, вентилей, фильтров и дренажных линий.

Применение:

• Криогенные установки сжижения газов (азот, кислород, аргон, природный газ).
• Системы хранения и транспортировки СПГ (сжиженного природного газа).
• Криохолодильники и рефрижераторные установки.
• Промышленные системы разделения воздуха (ASU).
• Лабораторное и медицинское оборудование, работающем при сверхнизких температурах.

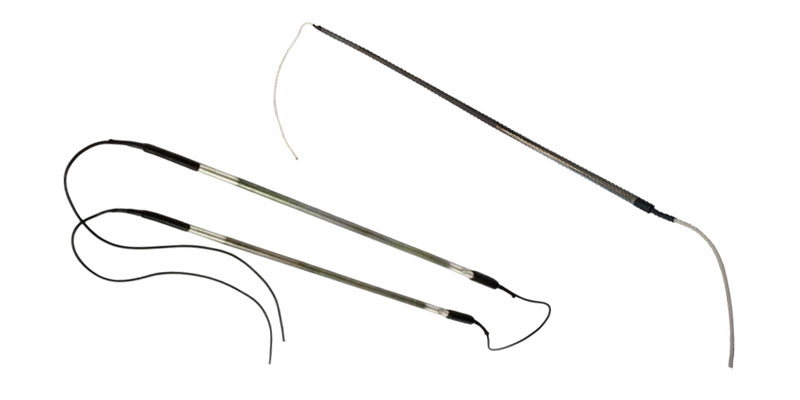

Трубчатые нагреватели оттайки

Ленточные нагреватели

Изготавливаются в виде гибкой многослойной ленты:

• Нагревательная жила — нихромовая или медная спираль.
• Изоляция — стеклоткань, слюда, керамическое волокно или фторополимеры.
• Внешнее покрытие — силикон, PTFE или алюминиевая фольга для отражения тепла.

Могут быть самоклеящимися (на клеевой основе) или крепиться хомутами/лентами.

При подаче тока лента равномерно нагревается по всей длине, обеспечивая поверхностный подогрев. Часто снабжаются встроенными датчиками температуры (PT100) для обратной связи.

Преимущества:

• Высокая гибкость — адаптируются к трубам, углам, корпусам любой формы.
• Равномерное распределение тепла.
• Быстрый монтаж без сварки или сверления.

Применение:

• Обогрев криогенных трубопроводов (например, линий подачи жидкого азота).
• Поддержание температуры вакуумных камер.
• Предотвращение конденсации на теплообменниках и датчиках.
• Обогрев внешних оболочек криостатов.

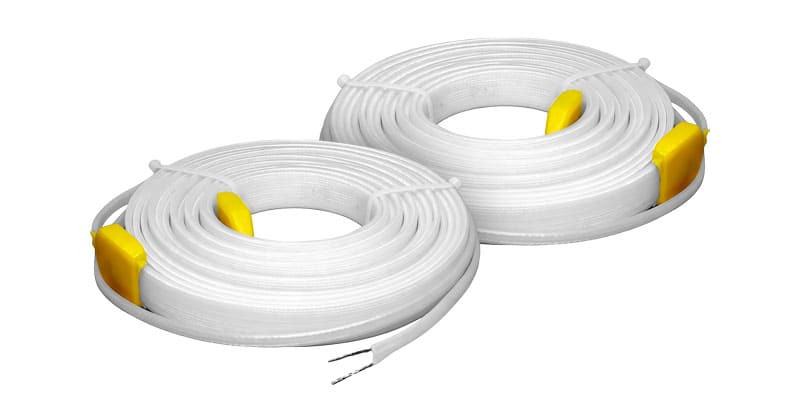

Ленточные нагреватели

Металлические спиральные нагреватели (из нихрома, фехрали)

Нагревательный элемент — открытая или закрытая спираль, намотанная из проволоки:

• Нихром (Ni80Cr20) — устойчив до 1100 °C, низкий ТКС.
• Фехраль (FeCrAl) — более дешёвый, но менее долговечный при частых термоциклах.

Спираль может монтироваться на керамических изоляторах или помещаться в кварцевую/металлическую трубку для защиты. Проходящий ток вызывает нагрев спирали. Тепло передаётся конвекцией, излучением или теплопроводностью в окружающую среду.

Преимущества:

• Высокая мощность на единицу объёма.
• Быстрый отклик (нагрев за секунды).
• Хорошо работают в инертной атмосфере или вакууме.

Применение:

• Внутренний подогрев изолированных модулей (например, в криогенных детекторах).
• Импульсный нагрев во время технического обслуживания.
• Экспериментальные установки, где требуется кратковременный мощный нагрев.

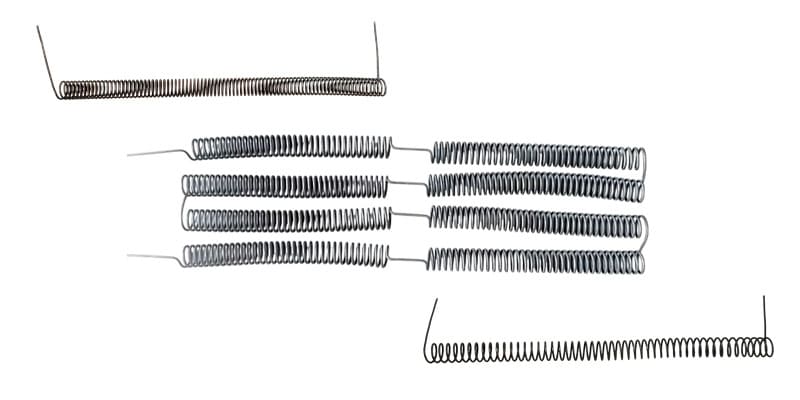

Металлические спиральные нагреватели

Саморегулирующиеся пальчиковые нагреватели (PTC-нагреватели)

Основаны на керамическом полупроводниковом элементе с положительным температурным коэффициентом сопротивления (PTC). При достижении определённой температуры («точки Кюри» — например, 60 °C, 100 °C) сопротивление резко возрастает, и ток падает, что автоматически снижает мощность.

Корпус — керамический или металлический цилиндр диаметром 10–12 мм, часто с резьбовым креплением.

Автоматическая саморегуляция без внешнего контроллера. При охлаждении сопротивление падает, и нагрев возобновляется.

Преимущества:

• Не требуют ПИД-регуляторов.
• Исключают перегрев и термический пробой.
• Высокая надёжность и безопасность.
• Долгий срок службы без обслуживания.

Применение:

• Термостабилизация оптических окон и зеркал.
• Поддержание «тёплой» зоны вокруг криогенных датчиков.
• Защита от обледенения в автоматических системах.
• Резервный подогрев в автономных криомодулях.

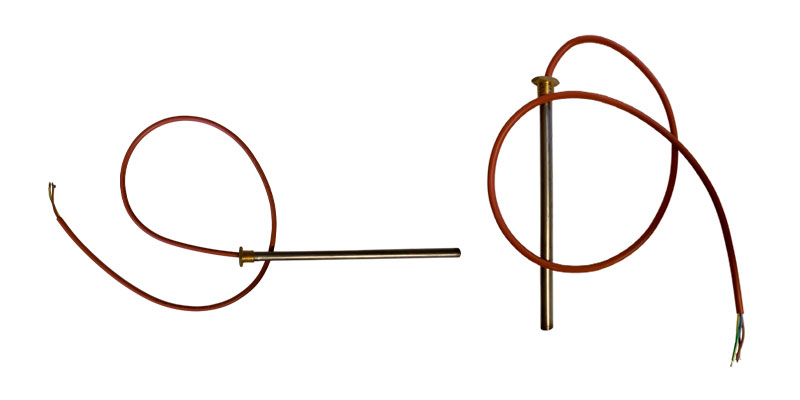

Саморегулирующиеся пальчиковые нагреватели (PTC-нагреватели)

Выбор нагревателя для криогенной системы — это компромисс между температурным диапазоном, средой эксплуатации, требуемой мощностью, точностью регулирования и надёжностью при термоциклировании. Современные криогенные установки часто используют комбинацию нескольких типов нагревателей: керамические — для точечного контроля, ленточные — для трубопроводов, а PTC-элементы — для пассивной стабилизации. Правильный подбор и интеграция нагревательных элементов — залог безотказной работы даже в самых экстремальных криогенных условиях.

Конструкция и материалы нагревателей в криогенных установках

Нагреватели, применяемые в криогенных системах (при температурах ниже —150 °C), отличаются от обычных промышленных аналогов особыми требованиями к конструкции, материалам и надёжности. Они должны эффективно функционировать в условиях экстремальных термических циклов, вакуума, агрессивных сред и при строгих ограничениях на массу и габариты. Рассмотрим ключевые аспекты их проектирования.

Особенности конструкции

Конструкция нагревателей для криогенных установок определяется не только функциональными задачами, но и жёсткими ограничениями среды эксплуатации:

• Компактность — нагреватели часто размещаются в труднодоступных зонах криостатов, вакуумных камер или на чувствительных узлах (датчиках, фланцах, клапанах), где каждый миллиметр на счету. Поэтому они изготавливаются в миниатюрных форм-факторах: дисковых, цилиндрических («пальчиковых»), ленточных или кольцевых.
• Малая масса — особенно важна в аэрокосмических и мобильных системах. Лёгкие конструкции снижают тепловую инерцию и ускоряют отклик на управляющие сигналы.
• Специфическая форма — нагреватели изготавливаются по индивидуальным чертежам под конкретный узел: изогнутые под трубопроводы, плоские под монтаж на корпуса датчиков, кольцевые — для обогрева фланцевых соединений. Это обеспечивает максимальную эффективность теплопередачи и минимизирует паразитные тепловые потоки.

Материалы

Из-за резких перепадов температур и агрессивности некоторых рабочих сред выбор материалов играет ключевую роль.

1) Нагревательные элементы — чаще всего используются сплавы с высоким удельным сопротивлением и стабильными характеристиками при термоциклировании:

• Нихром (Ni80Cr20) — устойчив к окислению, надёжен в вакууме и инертных средах.
• Фехраль (FeCrAl) — более экономичен, но менее стабилен при частых циклах от —200 °C до +300 °C.
• В специализированных случаях — молибден или вольфрам для высокотемпературных керамических нагревателей.

2) Изоляционные материалы — обеспечивают электрическую прочность и передачу тепла:

• Оксид магния (MgO) — стандартная засыпка в ТЭНах.
• Керамика (Al₂O₃, AlN) — для вакуумных и высокотемпературных применений.
• Фторополимеры (PTFE, PFA) — при работе во влажной или кислородной среде.
• Слюда и стеклоткань — в гибких ленточных нагревателях.

3) Корпуса и оболочки — выбираются с учётом химической совместимости и механической прочности:

• Нержавеющая сталь (марка 316L) — для контакта с кислородом и азотом.
• Титан — лёгкий и инертный, применяется в космических системах.
• Медь — для быстрого теплосъёма в теплообменниках.
• Керамика — в узлах, где недопустимо газовыделение.

Применение в азотных установках

В установках, работающих с жидким азотом (температура кипения при атмосферном давлении −196 °C), применяются специализированные нагревательные элементы — в первую очередь ТЭНы и ленточные нагреватели. Их задача — не нагревать сам азот до высоких температур, а поддерживать рабочую температуру оборудования, трубопроводов и вспомогательных систем в пределах, обеспечивающих безопасную и стабильную эксплуатацию.

Нагреватели не предназначены для прямого нагрева криогенной жидкости в резервуарах, но активно используются в зонах перехода от жидкой к газовой фазе.

Нагреватели в азотных установках — это вспомогательные, но критически важные компоненты, обеспечивающие надежность, безопасность и точность работы всей системы. Их применение позволяет:

• избежать повреждений от обледенения.
• стабилизировать процесс испарения.
• защитить измерительные и регулирующие устройства.
• продлить срок службы оборудования.

При проектировании таких систем требуется тщательный теплотехнический расчёт, подбор материалов и интеграция с системой управления — именно это обеспечивает эффективную и безопасную эксплуатацию криогенных установок.

Монтаж и эксплуатация

Монтаж нагревателей в азотных установках требует учёта экстремально низких температур и условий вакуумной или многослойной теплоизоляции. Нагревательные элементы крепятся к трубопроводам и корпусам оборудования с помощью криостойких хомутов из нержавеющей стали, специальных эпоксидных клеев, устойчивых к термоциклированию, или в отдельных случаях — мягким припоем для обеспечения надёжного теплового контакта. При прокладке кабелей питания особое внимание уделяется герметичному проходу через вакуумные рубашки: используются вакуумные электрические вводы с керамическими или стеклянными изоляторами, исключающими подсос воздуха и потерю вакуума. Все соединения выполняются с учётом компенсации термических расширений, чтобы избежать механических повреждений при охлаждении.

Эксплуатация и обслуживание нагревателей проводятся с минимальным вмешательством в герметичность криогенной системы. Диагностика осуществляется дистанционно через специальные клеммные коробки, вынесенные за пределы вакуумной зоны. Пусконаладочные работы включают поэтапный прогрев с контролем температуры и тока, чтобы исключить резкие термические нагрузки и проверить корректность срабатывания термозащиты.

Нагреватели запускаются только после полной сборки и проверки изоляции системы, а их параметры тщательно согласуются с рабочими условиями установки — во избежание как недогрева (риска обледенения), так и перегрева (повреждения изоляции или уплотнений).

Безопасность и надежность

При работе с нагревателями в азотных установках возможны серьёзные аварийные ситуации, если система спроектирована или эксплуатируется с нарушениями. Наиболее опасны перегрев из-за отказа термоконтроля, короткое замыкание в условиях повышенной влажности или конденсата, а также разгерметизация вакуумной изоляции при механическом повреждении нагревательного кабеля или его ввода.

Перегрев может привести к повреждению теплоизоляции, уплотнений и даже корпуса оборудования, особенно в зонах, где жидкий азот соседствует с «тёплыми» участками. Кроме того, при утечке азота в замкнутое помещение существует риск снижения концентрации кислорода, что усугубляется, если отказ системы обогрева вызывает обледенение и нарушение работы вентиляции или сигнализации.

Особое внимание уделяется пожаробезопасности, особенно в установках, где азот используется вблизи систем с жидким кислородом — даже незначительное загрязнение органическими материалами или маслами в зоне нагрева может вызвать возгорание. Для повышения надёжности применяются методы резервирования, самодиагностика и дублирование цепей управления с независимыми датчиками и блоками питания.

Все нагреватели комплектуются термозащитой с размыкателями, исключающими повторный запуск без вмешательства оператора, а их монтаж и материалы строго соответствуют нормам пожарной и взрывобезопасности (например, исполнение ATEX или аналоги для криогенных зон).

Итог

Нагреватели в криогенных установках выполняют не вспомогательную, а жизненно важную роль: они защищают оборудование от обледенения, обеспечивают контролируемое оттаивание, стабилизируют температуру чувствительных узлов и поддерживают работу измерительных систем даже вблизи абсолютного нуля. Эффективность таких решений зависит от тщательного выбора типа нагревателя — будь то керамический ИК-излучатель, гибкий ленточный элемент, классический ТЭН или саморегулирующийся PTC-нагреватель — и от корректной интеграции в систему с учётом термических циклов, вакуума и требований пожаробезопасности. Особенно критичен подбор материалов, устойчивых к хрупкости при —196 °C, и обеспечение герметичного электрического ввода без разгерметизации вакуумной рубашки.

Современные криогенные комплексы редко полагаются на один тип нагрева — чаще используется комбинированный подход с резервированием, самодиагностикой и многоуровневой защитой от перегрева и короткого замыкания. Таким образом, надёжность криогенной системы в значительной мере определяется именно тем, насколько продуманно и безопасно организован её «тёплый» контур.
