Нагреватели для литья пластмасс: виды и применение

Общие требования к нагревателям для литейного производства

В процессе литья пластмасс нагреватели играют ключевую роль, обеспечивая расплавление полимерных материалов до необходимой вязкости для последующей формовки. От их характеристик напрямую зависят качество выпускаемой продукции, энергоэффективность и стабильность производственного цикла. К современным нагревательным элементам предъявляются строгие требования, такие как равномерное распределение тепла, устойчивость к коррозии и химическому воздействию полимеров, точное поддержание заданной температуры в течение всего цикла, а также долговечность при интенсивных термических циклах.

Высокая температура нагрева и равномерность распределения тепла

Нагреватели должны обеспечивать достижение и поддержание высоких температур (часто до 300–400 °C и выше), необходимых для плавления различных термопластов. При этом критически важна равномерность распределения тепла по всей рабочей зоне. Неравномерный нагрев может привести к локальному перегреву (деструкции полимера) или, наоборот, к недостаточному расплавлению, что негативно сказывается на качестве изделия и может вызвать брак. Современные нагреватели оснащаются системами точного температурного контроля и изготавливаются с использованием материалов с оптимальной теплопроводностью для минимизации температурных градиентов.

Надежность и долговечность при циклических режимах работы

Процесс литья пластмасс — это непрерывная последовательность циклов нагрева и охлаждения. Нагреватели должны выдерживать тысячи таких циклов без потери своих эксплуатационных характеристик. Это требует применения термостойких материалов с низким коэффициентом термического расширения, а также качественной изоляции и конструктивной защиты от термоусталости. Надежность нагревателей напрямую влияет на бесперебойность производства и снижение простоев.

Устойчивость к механическим нагрузкам и химическим воздействиям

В условиях литейного производства нагреватели подвергаются не только термическим, но и механическим нагрузкам — вибрации, ударам, давлению со стороны формы или расплава. Кроме того, расплавленные полимеры, а также выделяемые в процессе переработки газы и добавки могут оказывать агрессивное химическое воздействие. Поэтому материалы корпуса и изоляции нагревателей должны быть устойчивы к коррозии, окислению и разрушению под действием химически активных сред.

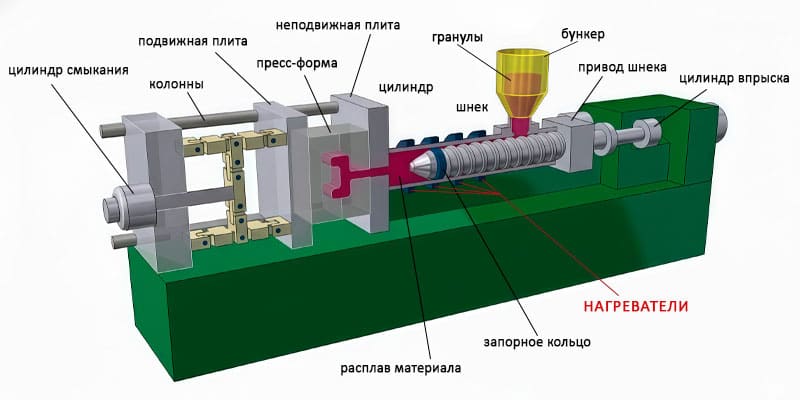

Экструдер для плавки пластика

Нагреватели для литья пластмасс

Трубчатые электронагреватели (ТЭНы): конструкция и применение

Трубчатые электронагреватели (ТЭНы) — одни из самых распространённых типов нагревателей в оборудовании для литья пластмасс. Их конструкция представляет собой металлическую трубку (обычно из нержавеющей стали или сплавов Incoloy), внутри которой размещена спираль из нихрома, изолированная компактированным оксидом магния.

ТЭНы устанавливаются в нагревательные зоны цилиндров экструдеров и литьевых машин. Основные требования к ним включают:

• Герметичность — для предотвращения проникновения влаги и загрязнений в зону нагревательного элемента.
• Высокая теплоотдача — обеспечивается за счёт хорошего термического контакта с корпусом цилиндра и выбором оптимального материала оболочки.
• Равномерность нагрева — достигается точным расчётом расположения ТЭНов и применением зонального регулирования температуры.

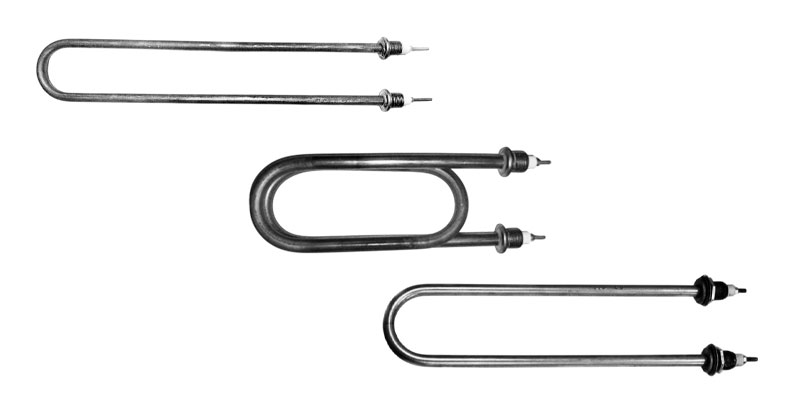

Пример трубчатых электронагревателей (ТЭНы)

Патронные нагреватели: конструкция и применение

Патронные нагреватели — компактные нагревательные элементы цилиндрической формы, предназначенные для установки непосредственно в отверстия корпуса цилиндра. Внутри металлической оболочки размещён нагревательный элемент с высокотемпературной изоляцией, часто на основе оксида магния.

Ключевое преимущество патронных нагревателей — максимально плотный контакт с поверхностью нагреваемого элемента. Это обеспечивает эффективную передачу тепла и быстрый отклик на изменения температурного режима. Такие нагреватели особенно востребованы в точных системах литья, где необходима высокая стабильность температуры и минимальные термические потери.

Ограничения:

• Сложность замены — требует демонтажа узла или сверления;
• Повышенные требования к чистоте и точности отверстий под установку;
• Риск повреждения при неправильной установке (например, перекос);
• Ограниченная ремонтопригодность.

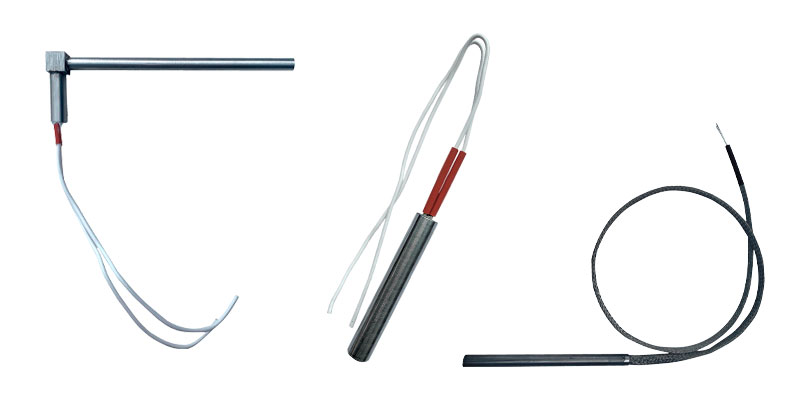

Патронные нагреватели

Хомутовые (кольцевые) нагреватели: применение и преимущества

Хомутовые или кольцевые нагреватели — это сегментные или цельные нагревательные элементы, охватывающие цилиндр машины по окружности. Чаще всего они изготавливаются на основе слюдяных или керамических изоляторов с намотанной нихромовой спиралью и заключаются в металлическую оболочку.

Основное преимущество таких нагревателей — простота монтажа и замены без разборки оборудования. Также они обеспечивают равномерное распределение тепла по окружности цилиндра, что особенно важно для предотвращения перекосов температурного поля.

Современные хомутовые нагреватели оснащаются встроенными термопарами и совместимы с системами точной регулировки температуры, что позволяет гибко управлять процессом плавления полимера.

Ограничения:

• Теплопередача уступает патронным и литым нагревателям из-за воздушных зазоров;
• Могут ослабевать при длительной эксплуатации (требуется периодическая подтяжка);
• Менее эффективны при высоких скоростях циклов;
• Не обеспечивают полной герметичности без дополнительных мер.

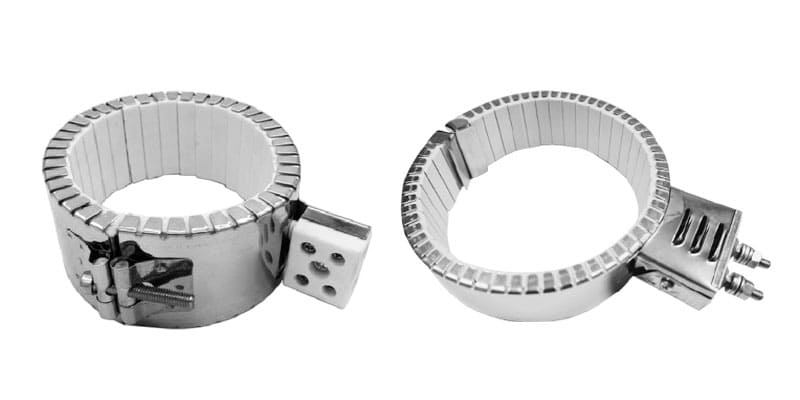

Хомутовые (кольцевые) нагреватели

Сопловые нагреватели: особенности конструкции и роль в литье под давлением

Сопловые нагреватели устанавливаются в области сопла (носика) литьевой машины — зоне, где расплав подаётся непосредственно в форму. Конструкция таких нагревателей компактна и адаптирована под сложную геометрию сопла. Чаще всего они изготавливаются в виде колец или полуколец с высокой плотностью тепловыделения; также распространены витковые нагреватели, которые обеспечивают равномерный прогрев вдоль соплового канала. Корпус кольцевых сопловых нагревателей может выполняться из латуни или нержавеющей стали, что обеспечивает как хорошую теплопроводность, так и устойчивость к коррозии и механическим нагрузкам.

Роль сопловых нагревателей критически важна: именно в этой зоне поддерживается стабильная вязкость расплава до момента его впрыска в форму. Нестабильная температура может вызвать заторы, неполное заполнение формы или термическую деградацию материала. Поэтому сопловые нагреватели (включая витковые и кольцевые типы) должны отличаться максимальной точностью регулировки и быстрым откликом на изменения технологического режима.

Ограничения:

• Ограниченный срок службы из-за высокой термической нагрузки;
• Требуют точной подгонки под конкретную модель сопла;
• Повышенный риск перегрева при неисправности системы управления;
• Сложность охлаждения и быстрого сброса температуры.

Сопловые нагреватели

Гибкие нагреватели: конструкция, применение, преимущества и ограничения

Гибкие нагреватели изготавливаются на основе тонких нагревательных элементов (например, проводящих полимеров или печатных резистивных дорожек), заключённых в гибкую изоляционную оболочку (часто силиконовую или керамическую ткань).

Они находят применение при обогреве нестандартных или труднодоступных участков оборудования — например, трубопроводов подачи расплава или нестандартных форм.

Преимущества:

• Адаптация к сложной геометрии;
• Лёгкий вес и простой монтаж.

Ограничения:

• Ограниченный температурный диапазон (часто до 250–300 °C);
• Меньшая механическая прочность по сравнению с жёсткими нагревателями;
• Повышенные требования к защите от влаги и химических воздействий.

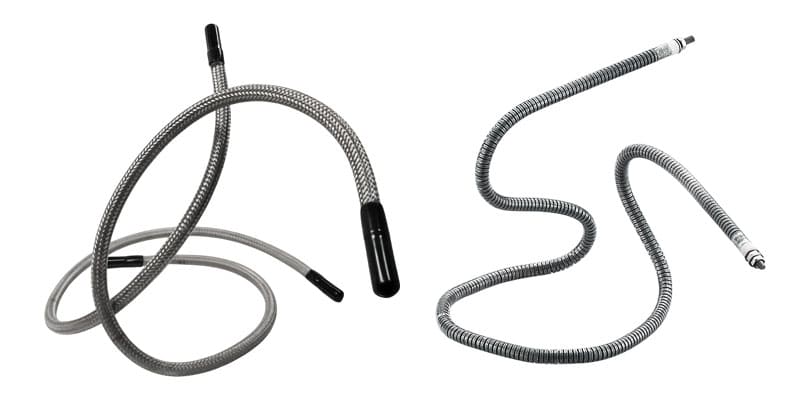

Гибкие нагреватели

Литые нагреватели: конструкция, применение, преимущества и ограничения

Литые нагреватели изготавливаются методом заливки нагревательного элемента в алюминиевую или медную оболочку. Это позволяет получить монолитную конструкцию с отличной теплопроводностью и высокой механической прочностью.

Такие нагреватели широко применяются в зонах, где необходима максимальная эффективность теплопередачи — например, в нагревательных плитах или сопловых узлах.

Преимущества:

• Высокая теплоотдача;
• Долговечность и устойчивость к вибрациям;
• Хорошая герметичность.

Ограничения:

• Сложность ремонта и замены (требуется демонтаж всего блока);
• Ограниченная гибкость при проектировании нестандартных форм.

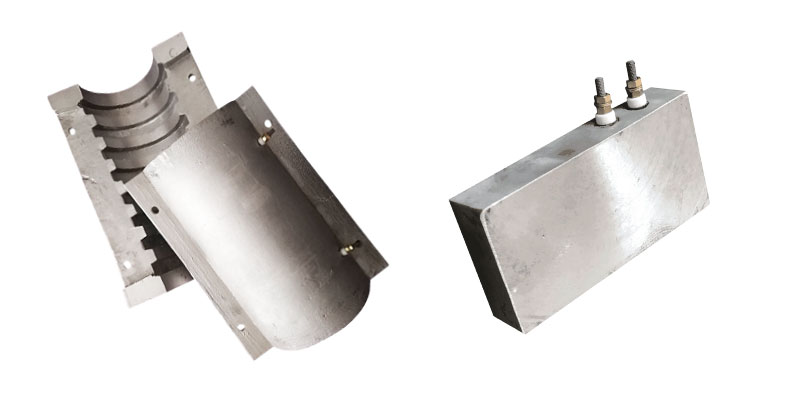

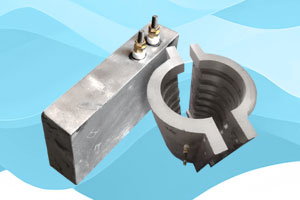

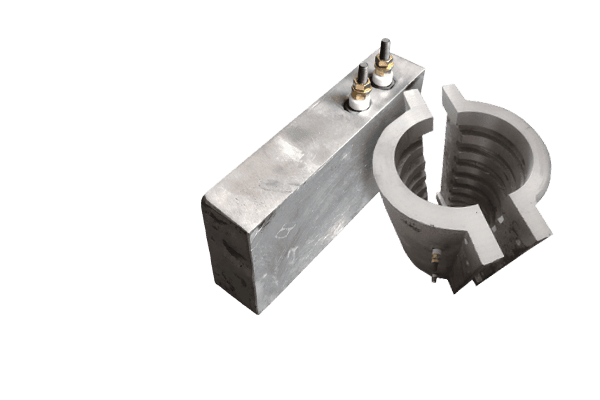

Литые нагреватели

Требования к безопасности и электробезопасности

Нагреватели, применяемые в оборудовании для литья пластмасс, представляют собой электрические устройства, работающие при высоких температурах и значительных электрических нагрузках. В связи с этим к их конструкции, монтажу, эксплуатации и обслуживанию предъявляются строгие требования в области промышленной и электрической безопасности. Эти требования направлены на предотвращение аварийных ситуаций, обеспечение защиты персонала и сохранность оборудования.

Общие требования к безопасности

• Соответствие конструкции нагревателя условиям эксплуатации. Нагревательные элементы должны быть спроектированы и изготовлены с учётом рабочих температур, влажности, химической агрессивности среды и механических нагрузок. Материалы оболочки (нержавеющая сталь, Incoloy и др.) должны обеспечивать устойчивость к коррозии, термическому старению и деформации при циклических нагревах.
• Герметичность и защита от проникновения влаги и загрязнений. Нагреватели, особенно устанавливаемые в зонах с повышенной влажностью или вблизи систем охлаждения, должны иметь степень защиты не ниже IP54 (в отдельных случаях — IP65 и выше). Это предотвращает попадание влаги и пыли внутрь конструкции, что критично для сохранения изоляционных свойств.
• Надёжное заземление. Все металлические части нагревателей и крепёжные элементы, доступные для прикосновения, должны быть подключены к системе заземления в соответствии с Правилами устройства электроустановок (ПУЭ) и требованиями ТР ТС 004/2011. Сопротивление заземляющего контура должно регулярно проверяться и не превышать допустимых норм.
• Тепловая защита и ограничение температуры. Нагреватели должны быть совместимы с системами автоматического регулирования температуры. В обязательном порядке предусматривается установка вторичных средств защиты от перегрева — термопредохранителей или датчиков аварийного отключения, срабатывающих независимо от основной системы управления.

Требования к электробезопасности

• Класс электрозащиты: нагреватели должны соответствовать классу защиты I (с заземлением) или классу II (с усиленной или двойной изоляцией), в зависимости от конструкции и условий применения. Применение нагревателей без соответствующей изоляции или без возможности заземления запрещено.
• Сопротивление изоляции: минимальное значение сопротивления изоляции между токоведущими частями и корпусом должно составлять не менее 1 МОм при испытательном напряжении 500 В (постоянного тока). Проверка проводится при вводе в эксплуатацию и в рамках планового технического обслуживания.
• Совместимость с системами управления и защиты: нагреватели должны подключаться через автоматические выключатели, предохранители и, при необходимости, устройства защитного отключения (УЗО), соответствующие номинальным параметрам цепи. Системы управления (ПЛК, термоконтроллеры) должны обеспечивать отключение питания при обрыве термопары, коротком замыкании или превышении допустимой температуры.
• Маркировка и документация: Каждый нагреватель должен иметь чёткую маркировку (номинальное напряжение и мощность, класс защиты, степень защиты (IP), товарный знак и сертификационные знаки (EAC, CE и др.)). Также должна быть предоставлена техническая документация, подтверждающая соответствие стандартам безопасности.

Нормативно-техническая база

Эксплуатация нагревателей на литейном производстве регулируется следующими стандартами и документами:

• ГОСТ Р МЭК 60519-1—2013 — «Безопасность электронагревательных установок. Часть 1. Общие требования»;
• ТР ТС 004/2011 — «О безопасности низковольтного оборудования»;
• ГОСТ Р 58285–2018 — «Нагреватели электрические. Общие технические условия»;
• ПУЭ (7-е издание) — «Правила устройства электроустановок»;
• МЭК 60335-1, МЭК 60519-2 — международные стандарты, принимаемые в качестве ориентира при проектировании и сертификации.

Соблюдение этих требований обязательно как на этапе закупки и ввода оборудования в эксплуатацию, так и в процессе его дальнейшего использования.

Рекомендации по выбору и обслуживанию нагревателей

Эффективность и стабильность процесса литья пластмасс во многом зависят от правильного выбора и своевременного технического обслуживания нагревательных элементов. Неподходящий тип нагревателя, несоответствие его параметров условиям эксплуатации или пренебрежение обслуживанием могут привести к снижению качества продукции, росту энергопотребления, поломкам оборудования и даже остановке производства. Ниже приведены практические рекомендации по подбору, эксплуатации и диагностике нагревателей, применяемых в литейных линиях.

Как правильно подобрать тип нагревателя

Выбор нагревателя начинается с анализа материала обрабатываемой детали, рабочей температуры и условий эксплуатации:

• Для литья термопластов (ПЭ, ПП, АБС, ПК и др.) обычно требуются температуры от 180 °C до 350 °C. В таких условиях хорошо зарекомендовали себя хомутовые, патронные и ТЭНы из нержавеющей стали.
• Для высокотемпературных полимеров (ПЭЭК, ПСУ, ПИ и др.), плавящихся при 350–450 °C и выше, предпочтительны литые или патронные нагреватели из жаропрочных сплавов (Incoloy 800, 825).
• Сопловые зоны требуют компактных и быстрооткликающихся нагревателей — чаще всего используются сопловые кольцевые нагреватели с интегрированными термопарами.
• При работе с агрессивными или гигроскопичными материалами (например, ПА, ПЭТ) важно обеспечить высокую герметичность нагревателя (IP65 и выше), чтобы исключить проникновение влаги и паров.

Также необходимо учитывать механические нагрузки: при высокой вибрации или частых циклах нагрева/охлаждения предпочтительны монолитные конструкции — литые или патронные нагреватели с повышенной прочностью.

Ключевые параметры при выборе нагревателя

При подборе нагревательного элемента следует учитывать следующие технические характеристики:

• Мощность (Вт или кВт) — должна обеспечивать требуемую скорость нагрева и компенсировать теплопотери. Избыточная мощность вызывает перегрев, недостаточная — увеличивает время цикла. Расчёт выполняется с учётом массы расплава, теплоёмкости материала и теплопроводности узла.
• Напряжение питания — стандартные значения — 230 В, 400 В и 480 В (трёхфазные системы). Важно согласовать напряжение с имеющейся электрической сетью и системой управления.
• Габаритные размеры и форма — нагреватель должен точно соответствовать посадочному месту: диаметр, длина, угол изгиба (для гибких или сопловых типов), расположение крепёжных отверстий.
• Тип монтажа — выбор зависит от конструкции оборудования (в отверстие — патронные, на поверхность цилиндра — хомутовые или ТЭНы, на сопло — сопловые кольца, на нестандартные формы — гибкие или литые блоки).
• Тип термодатчика и совместимость с контроллером — уточняйте, поддерживает ли нагреватель встроенные термопары (K, J) или RTD-датчики, совместимые с вашей системой управления.

Правила технического обслуживания

Регулярное ТО — залог долгой и надёжной работы нагревателей:

• Визуальный осмотр — не реже 1 раза в месяц: проверка на трещины, коррозию, деформацию, следы перегрева.
• Проверка сопротивления изоляции — с помощью мегаомметра (не реже 1 раза в квартал). Норма — не менее 1 МОм при 500 В.
• Контроль сопротивления нагревательного элемента — сравнение с паспортным значением; отклонение более ±10% может указывать на обрыв или ухудшение контакта.
• Проверка заземления — сопротивление не должно превышать 0,1 Ом.
• Чистка поверхностей — удаление пыли, масла и остатков полимера, которые ухудшают теплоотдачу.
• Калибровка термодатчиков — 1–2 раза в год для поддержания точности температурного контроля.

Все работы должны выполняться при полностью отключённом питании и соблюдении правил промышленной безопасности.

Признаки необходимости замены или ремонта

Нагреватели, как и любые технические компоненты, со временем изнашиваются. Следующие симптомы указывают на необходимость диагностики или замены:

• Нестабильная температура в зоне нагрева, несмотря на корректную работу контроллера;
• Увеличение времени нагрева или невозможность достичь заданной температуры;
• Срабатывание защиты по перегрузке или отключение цепи без видимой причины;
• Физические повреждения: трещины в оболочке, вздутия, следы коррозии, оплавление изоляции;
• Запах гари или дыма при работе;
• Отклонение сопротивления нагревательного элемента за пределы допустимых значений;
• Потеря герметичности — особенно критично для зон с охлаждением или повышенной влажностью.

Важно помнить: нагреватели не подлежат ремонту в промышленных условиях. При обнаружении неисправности их следует заменить на новый элемент, соответствующий оригинальным характеристикам.

Итог

Нагреватели для литья пластмасс играют ключевую роль в обеспечении стабильности, качества и безопасности производственного процесса. Правильный выбор типа нагревателя — ТЭНы, патронные, хомутовые, сопловые, гибкие или литые — зависит от материала, рабочей температуры, конструкции оборудования и условий эксплуатации.

Важно учитывать такие параметры, как мощность, напряжение, габариты и способ монтажа, а также обеспечивать соответствие требованиям электробезопасности и промышленным стандартам (ГОСТ, МЭК, ТР ТС). Особое внимание следует уделять качеству контакта между нагревателем и нагреваемой поверхностью: для всех типов нагревателей критически важен плотный и равномерный прижим, который обеспечивает эффективный теплосъём, предотвращает перегрев самого нагревательного элемента и значительно увеличивает его ресурс.

Регулярное техническое обслуживание — осмотр, проверка изоляции, калибровка датчиков — и своевременная замена при первых признаках неисправности позволяют избежать простоев, брака и аварий. Грамотный подход к выбору, монтажу и эксплуатации нагревателей повышает надёжность, эффективность и безопасность всего литейного производства.
