Различия горелок пеллетных котлов

Какие бывают пеллетные котлы?

Пеллетные котлы, а точнее, горелки твердотопливных пеллетных котлов бывают двух типов: факельные и ретортные. В твердотопливных котлах с факельной горелкой гранулы топлива нагреваются горизонтально направленной струей раскаленного воздуха, а в котлах с ретортной горелкой – сгорают в специальной чаше с вертикальной подачей пеллет.

Факельная горелка для пеллетного котла

Отличительной особенностью факельных горелок для твердотопливных котлов является горизонтальная схема подачи пеллет – гранулированного топлива. Гранулы попадают в камеру сгорания. Под воздействием направленного через патронный нагреватель потока воздуха пеллеты воспламеняются, продукты горения сдвигаются дальше по колосникам новыми порциями топлива и сбрасываются в зольный ящик. Для лучшего горения топлива через колосниковый лоток идет дополнительная подача воздуха.

Факельная горелка для пеллетного котла

Ретортная горелка для пеллетного котла

Ретортная горелка выполнена в форме чаши, топливные гранулы в которую подаются снизу с помощью шнека, а горение происходит в верхней части чаши. В ретортных системах горение происходит эффективнее за счет более интенсивной подачи воздуха.

Пеллетные котлы с ретортными горелками считаются более безопасными, так как их можно оборудовать только двухшнековой системой подачи топлива.

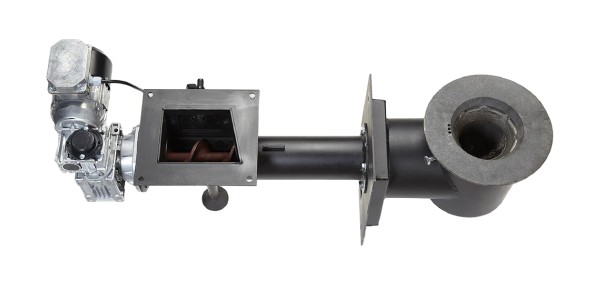

Ретортная горелка для пеллетного котла

Системы подачи топлива для пеллетных котлов

Для пеллетных котлов разработано несколько систем подачи сыпучего топлива:

• гравитационная
• одношнековая
• двухшнековая

Гравитационная система подачи пеллет используется только в котлах с факельной горелкой и требует установки дополнительных механических устройств остановки подачи топлива. Также котлы с такой подачей не могут обойтись без подвижного колосника для удаления продуктов сгорания, так как при переполнении камеры может загореться весь запас пеллет в бункере подачи.

При использовании одношнековой системы бункер с пеллетами жестко закреплен в канале подачи топлива, но само топливо может поступать в камеру сгорания равномерными порциями через одинаковые промежутки времени. Такая система позволяет эффективнее пережигать топливо, но все равно не является абсолютно безопасной.

Двухшнековая же система позволяет не переживать о самопроизвольном возгорании топлива в бункере, так как между основной массой гранул и камерой сгорания располагается гофрированный шланг. Первый шнек отправляет пеллеты из бункера на одном конце шланга, а второй, на другом его конце, подает их в камеру сгорания.

Схема пеллетного котла с шнековой системой подачи топлива
1. котел; 2. горелка; 3. транспортер шнековый; 4. бункер для пеллет; 5. система чистки теплообменника; 6. система удаления пепла из-под камеры сгорания; 7. дымовая камера.

Схема пеллетного котла отопления дома

Из дозатора пеллеты по шнековому конвееру попадают в бункер для пеллет, где сгорают, выделяя тепло в систему отопления. Водяная рубашка служит для охлаждения котла.

Виды нагревателей для пеллетных котлов

В отопительных котлах чаще всего используются два вида нагревательных элементов для розжига пеллет: трубчатые воздушные нагреватели или патронные ТЭНы розжига. Большинство современных пеллетных котлов оборудованы горелками с керамическим воспламенителем, но многие так же используют трубчатые нагреватели

Керамический воспламенитель пеллетного котла

Конструктивно керамический воспламенитель – это патронный нагреватель со сквозным отверстием для свободного прохода воздуха выполненный из керамического сплава. Может использоваться как в гравитационных, так и в ретортных горелках, подходит не только для воспламенения прессованных опилок – пеллет, но также для розжига твердого топлива, например, угля мелкой фракции.

Керамический воспламенитель пеллетного котла

Трубчатый воздушный нагреватель розжига

Такие нагреватели подходят только для воспламенения опилок в гравитационных горелках. По принципу действия работают так же, как керамические нагреватели, но для с розжига сыпучего топлива менее энергоэффективны и не подходят для твердотопливных котлов.

Трубчатые воздушные нагреватели розжига

Установка и замена нагревательных элементов в котлах с сыпучим топливом

Керамические ТЭНы розжига очень просты в установке и обслуживании, они подключаются к котлу с помощью проводов в термозащитной оплетке. При замене и установке нового ТЭНа необходимо использовать термогерметик. Это позволит максимально зафиксировать нагреватель в гнезде, и избежать попадания холодного воздуха в камеру розжига. Индикатором того, что замена керамического воспламенителя необходима служит выход из строя системы автоподжига. Большое количество отложений на внутренних поверхностях котла так же может говорить о недостаточной температуре воспламенения пеллет.

Итоги

Пеллетные котлы крайне просты в эксплуатации и экономны в использовании. Хотя у них есть свои ограничения, пеллеты остаются одним из самых дешевых видов топлива. Котлы отличаются друг от друга по мощности, надежности, безопасности.  Горелки пеллетных котлов отопления также отличаются друг от друга, но почти во всех случаях керамические воспламенители будут лучшим выбором для работы горелки.
