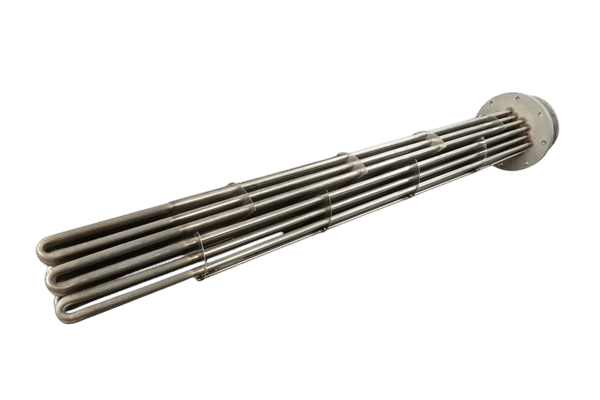

Изготовление фланцевых ТЭНБ высокой мощности

Производственная компания «Марион» принимает заказы на изготовление фланцевых блоков ТЭН высокой мощности любой сложности. Форма, размер, конфигурация и мощность нагревателя проектируются исходя из нужд заказчика. Чтобы заказать изготовление фланцевых ТЭНБ, прикрепите ваши чертежи или эскизы к форме оформления заявки на сайте или направьте ваш запрос письмом на электронную почту info@elektroteni.ru

Производим фланцевые блочные нагреватели высокой мощности на заказ для промышленного и специализированного оборудования. Наши нагреватели обеспечивают эффективный и стабильный подогрев жидких и газообразных сред в резервуарах, циркуляционных системах, парогенераторах и котлах.

Применение фланцевых блочных нагревателей

Фланцевые нагреватели широко используются в различных отраслях промышленности:

• Нагрев технической, деминерализованной и питьевой воды
• Подогрев машинных и технических масел.
• Работа с умеренно агрессивными растворами, включая моющие, коррозионные и водные среды.
• Проточные системы: нагрев воздуха, азота, пара, масла и других нейтральных газов и жидкостей.
• Использование в промышленных котлах и парогенераторах.

Такие нагреватели незаменимы в химической, нефтегазовой, пищевой, машиностроительной и энергетической промышленности.

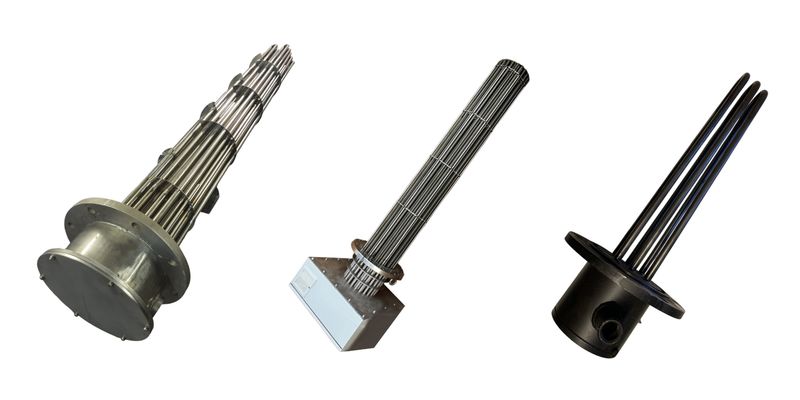

Варианты исполнения фланцевых нагревателей

Конструкция и особенности блочных фланцевых нагревателей

• Прижимной фланец (круглый или прямоугольный) из углеродистой или нержавеющей стали (от Ду50 до Ду400 и по чертежу).
• 3 и более U-образных ТЭНов, закреплённых на фланце.
• Промежуточные сепарационные кольца для равномерного теплообмена и предотвращения деформации.
• Клеммная коробка с крышкой — в общепромышленном или взрывозащищённом исполнении (1Exd IIB/IIC).
• Возможность установки в гильзы для быстрой замены ТЭНов без остановки процесса.

Каждый фланцевый блочный нагреватель изготавливается по индивидуальному проекту с учетом условий эксплуатации.

Преимущества нашей конструкции:

1. Улучшенная теплоотдача за счёт оптимального размещения элементов.
2. Защита от перегрева и деформации при высоких температурах (до 850 °C).
3. Высокая герметичность и прочность сварных соединений (TIG-сварка, серебряный припой, сварка через проставки).
4. Возможность монтажа в колбы, гильзы и другие корпусные конструкции.

Технические характеристики, обозначение:

• Мощность — 0,5 — 500 кВт.
• Напряжение — 110, 220, 380, 440, 480, 600 В.
• Диаметр ТЭНов — от 6 до 18 мм.
• Материалы ТЭНов — 12Х18Н9, 12Х18Н10Т, ВТ 1-0, Aisi304, Aisi310, Aisi316, Aisi316L, Aisi316Ti, ХН32Т, Incoloy 800, Incoloy 825 и др.
• Материал фланца — Углеродистая и нержавеющая сталь.
• Габариты — До 3000 мм
• Рабочее давление — До 20 МПа.
• Рабочая температура — До 850*С
• Контроль и регулировка температуры — Механический термостат, термопары тип К, тип J и тд, термосопротивление Pt100, цифровой терморегулятор, шкафы управления, устройства термо-ограничения.
• Степень защиты — IP23, IP43, IP54, IP65, IP66, 1Exd IIB/ IIC.
• Тип установки — Погружные, врезные, приварные, на болтовом соединении.
• Назначение — Общепромышленные и взрывозащищенные.

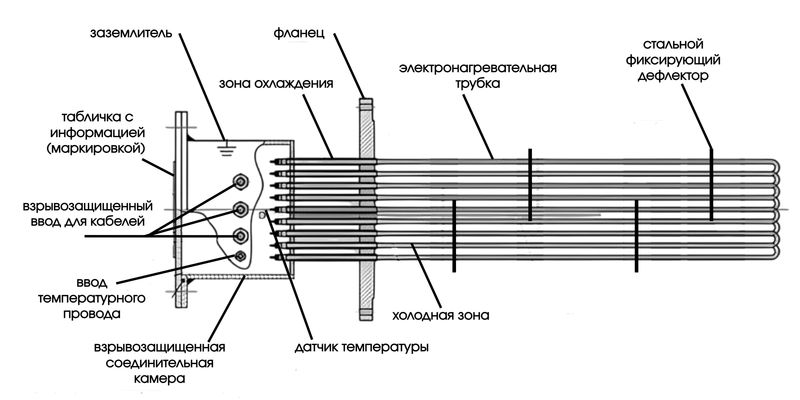

Схематичное изображение фланцевого блочного нагревателя

Комплектация фланцевых блоков ТЭН по запросу

Мы предлагаем гибкие решения под ваши задачи:

• Установка термопар (типы K, J), термосопротивлений Pt100.
• Подключение к механическим термостатам или цифровым терморегуляторам.
• Поставка с шкафом управления или устройствами термоограничения.
• Дополнительные элементы: защитный кожух, фиксирующие пластины, пустые трубки под термопары.
• Возможность изготовления фланца с гильзами для быстрой замены ТЭНов без слива среды.

Необходимая информация для заказа:

Чтобы мы могли изготовить фланцевый блочный нагреватель высокой мощности, соответствующий вашим требованиям, предоставьте пожалуйста:

1. Чертеж. Габаритные размеры, установочные размеры, с указание зоны, которая должна нагреваться.
2. Материал и размеры фланцев.
3. Материал и диаметр трубок ТЭН.
4. Описание, размер, материал дополнительных конструкционных деталей.
5. Среда использования, особенности эксплуатации (давление, взрывоопасная среда и т.д.), Рабочая температура В зависимости от типа нагреваемой среды и температуры нагрева, следует правильно подбирать удельную мощность нагревательных элементов.
6. Параметры мощность, напряжение и схема подключения нагревательных элементов.

Закажите фланцевый блочный нагреватель высокой мощности в ПК «Марион» — получите эффективное, безопасное и долговечное решение для нагрева жидкостей и газов в промышленных условиях.
